Se utilizan para poner en paralelo varias cadenas de un campo fotovoltaico. Suelen contener portafusibles desconectables, disyuntores de CC y descargadores de sobretensiones. Todos los componentes están dimensionados en función de la corriente y la tensión máximas de las cadenas fotovoltaicas que se van a conectar. Se trata de cuadros de distribución de ramales, de 1 a N ramales, equipados con portafusibles desconectables para cada ramal, o disyuntor termomagnético y bobinas de conducción de corriente para los controles externos exigidos por los cuerpos de bomberos, descargador de sobretensiones, seccionador general bajo carga de corriente continua, todo ello en una caja especial de policarbonato o termoplástico IP65. Los cuadros de distribución también están equipados con bloques de terminales para la entrada y salida de cables. Fabricado conforme a las normas CE – CEI – 021 – 016.
| Conforme | CEI-021 |
| Actual | 25 A |
| Tensión | 400 V |
| Interruptor de 4 polos MTD | 4x25A-6 kA-300 mA CI. A |
| Descargador de sobretensiones (SPD) | clase II 4P 230V – 15 kA |
| Contactor 4P (dispositivo de interfaz)(DDI) | 25 A-AC3 |
| Portafusibles Sec. 1P+N (Prot.Alim. SPI) | Fusible 6 A |
| Portafusibles Sec. 3P+N (Prot. Medidas SPI) | Fusibles 1 A |
| Relés de interfaz (SPI) | Conforme a la norma IEC-021 |
| Interruptor MTD (para proteger el inversor) | Curva C – 4x25A 10 kA |

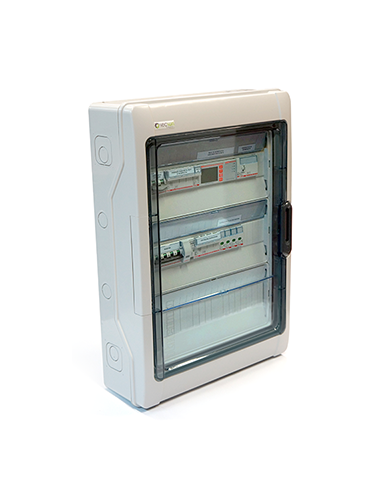

La imagen del producto es puramente indicativa.
1377,81 EUROS + IVA
TRANSPORTE EXCLUIDO
